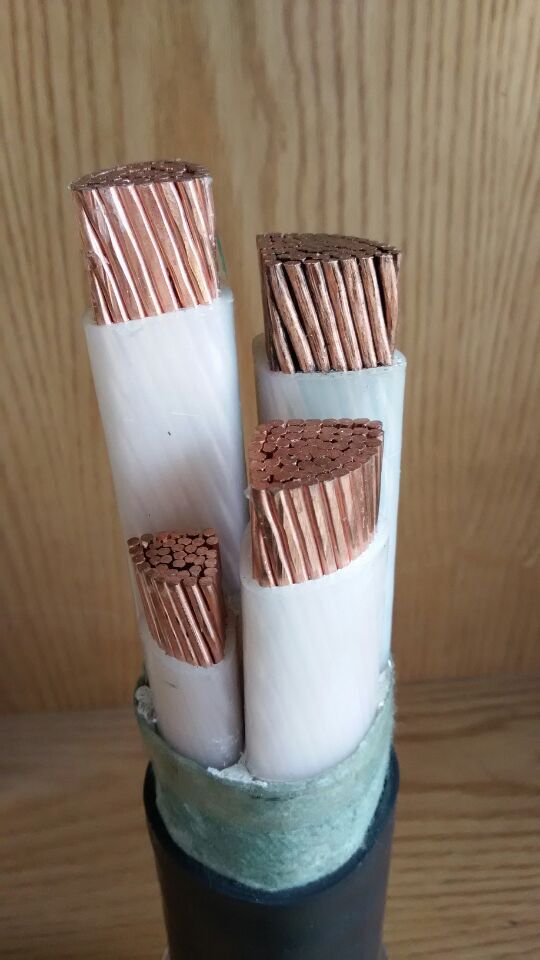

较大截面的三芯或四芯低压电力电缆，导电线芯一般采用扇形结构，这可大大减小电缆的直径，节省电缆护层材料，使成本降低15％～20％，因此具有较好的经济效益。
      在进行扇形绝缘线芯成缆时，有时线芯会翻身，这不仅达不到减小缆芯直径、降低成本的设计目的，而且会严重损伤电缆，不仅严重影响了生产率，而且会给预扭设备造成损坏。为解决这个问题，小编从网上总结了这种方法。
      一、方案措施
      在每扇形线芯进入绞合的前段，各加装一副扇形滚压轮，以使成缆绞台前的各扇形线芯与绞笼轴芯的相对角度保持固定, 这种扇形滚压轮，可适用于所有扇形或半圆形线芯，而且它不会损伤线芯绝缘。图中的具体尺寸，系由选用的轴承外径确定。
      二、原理说明
      要保证扇形线芯成缆绞合后的圆整性，在每一个成缆节距内，各线芯除要有一定的弯曲外，还应扭转一周。一旦线芯扭转不当，即会翻身。在各扇形线芯绞台前，采用扇形滚压轮来控制各线芯与绞笼轴心的相对角度，可使各扇形线芯在成缆过程中产生均匀扭转，并保证在每个成缆节距内各线芯有一周的扭转变形，从而使扇形线芯成缆运动符合规律。
